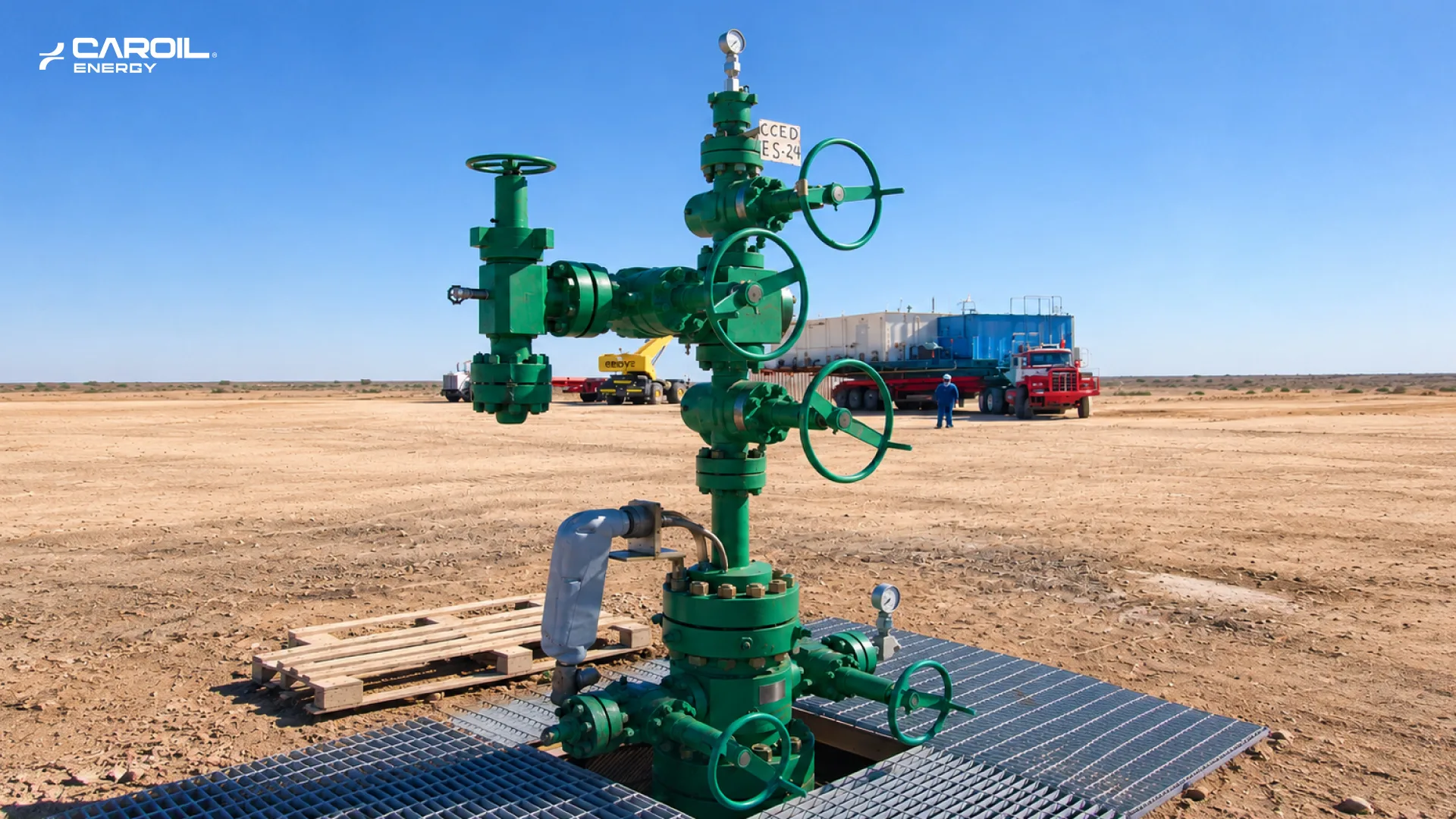

Durante la perforación de un pozo petrolero, el control de las presiones presentes en el subsuelo es uno de los aspectos fundamentales para mantener condiciones seguras y controladas durante las diferentes etapas de la operación.

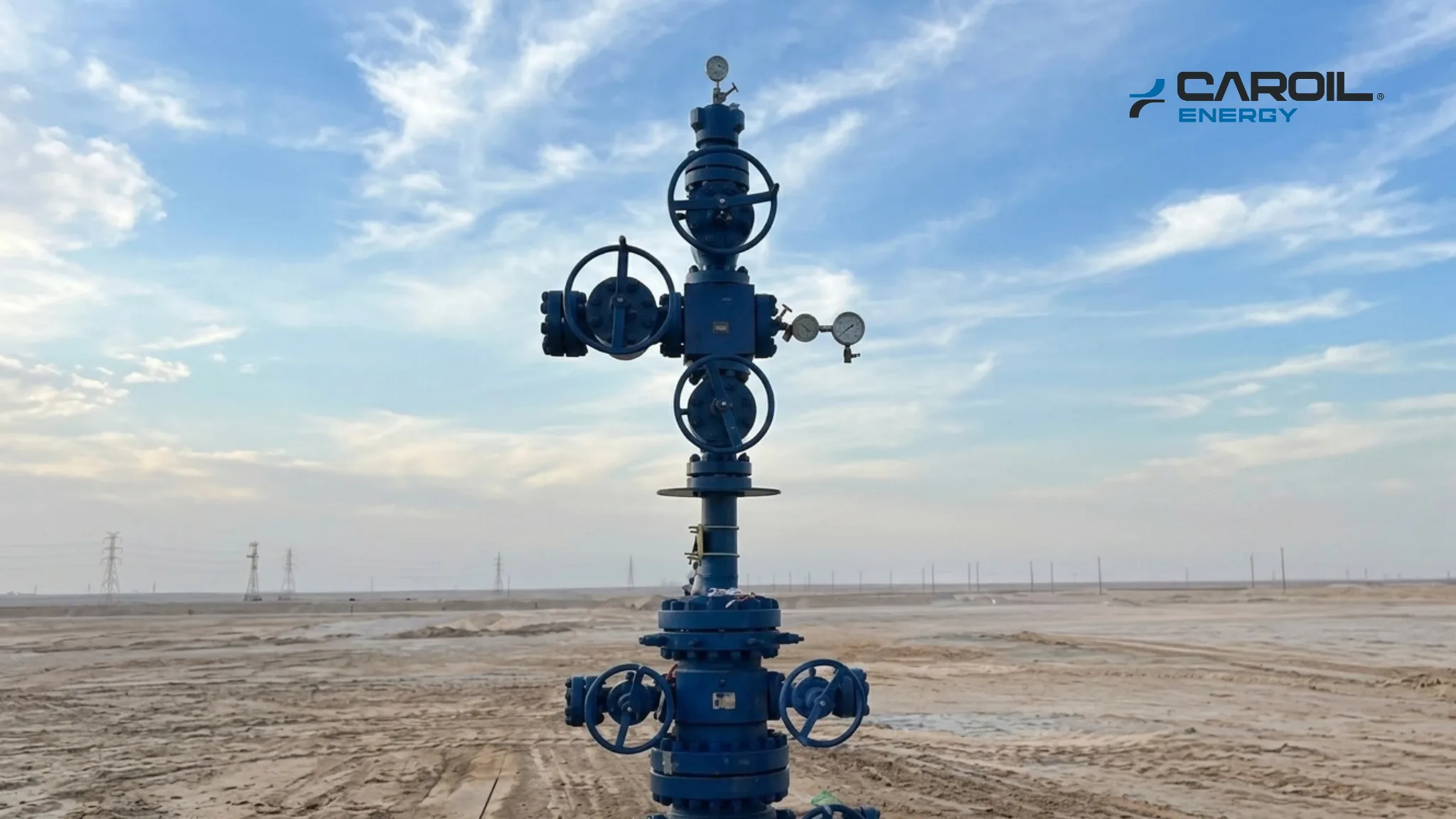

Para ello se utilizan los Equipos de Control de Presión (PCE, por sus siglas en inglés), un conjunto de componentes diseñados para contener y controlar la presión del pozo.

Uno de los componentes principales son los BOP, que pueden encontrarse en configuraciones Single o Double. Estos equipos permiten disponer de diferentes elementos de cierre dentro del sistema de control del pozo.

También existen los preventores anulares, diseñados para trabajar alrededor de diferentes elementos que atraviesan el pozo y formar parte del sistema de control de presión.

En conjunto, estos equipos forman parte de una infraestructura fundamental para mantener el control de las condiciones de presión durante las operaciones de perforación.

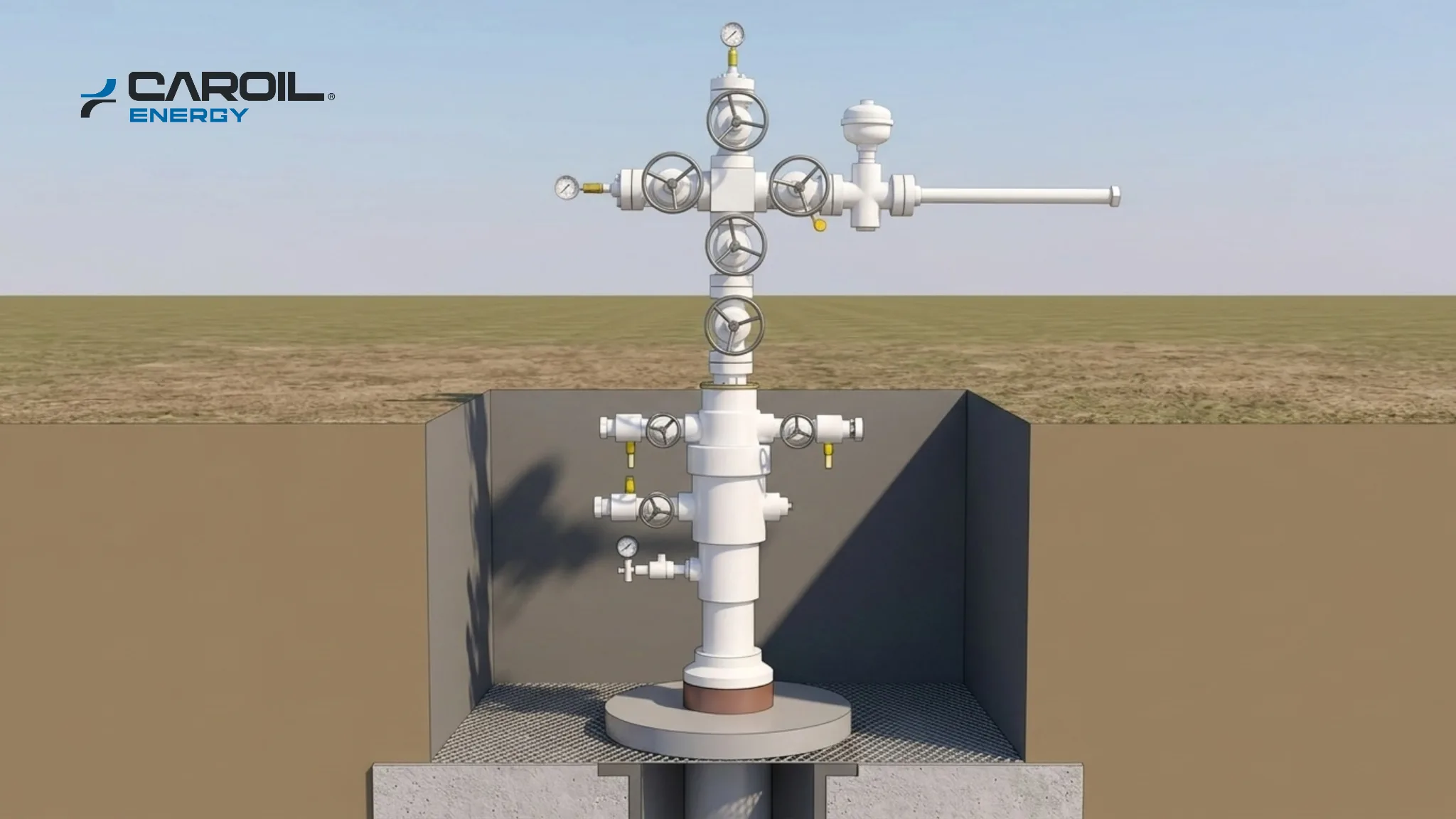

¿Cómo funcionan dentro de una operación de perforación?

Durante la perforación, las condiciones de presión del pozo pueden variar conforme aumenta la profundidad y cambian las condiciones de la formación.

Los equipos de control de presión permiten:

• Contener la presión dentro del sistema del pozo.

• Controlar el flujo cuando las condiciones de operación lo requieran.

• Realizar operaciones de cierre del pozo.

• Integrarse con otros componentes del sistema de control del pozo.

• Trabajar con diferentes diámetros y rangos de presión, de acuerdo con la configuración seleccionada.

Por esta razón, el diseño del sistema debe considerar las características específicas de cada pozo y las condiciones bajo las cuales se desarrollará la operación.

Principales características de los PCE

Los equipos de control de presión se diferencian principalmente por su diámetro, configuración y presión máxima de operación.

Cameron Type U

Los Cameron Type U están disponibles en configuraciones Single y Double, con diferentes diámetros y capacidades de presión.

Entre las configuraciones se encuentran:

11" 5M Cameron Type U Single BOP

11" 5M Cameron Type U Double BOP

11" 10M Cameron Type U Single BOP

11" 10M Cameron Type U Double BOP

13-5/8" 5M Cameron Type U Single BOP

13-5/8" 5M Cameron Type U Double BOP

13-5/8" 10M Cameron Type U Single BOP

13-5/8" 10M Cameron Type U Double BOP

Los modelos de 11" cuentan con un diámetro vertical de 11 pulgadas, mientras que los modelos de 13-5/8" cuentan con un diámetro vertical de 13.625 pulgadas.

En cuanto a presión máxima de operación, existen configuraciones de 5,000 psi y 10,000 psi, dependiendo del modelo.

Algunas configuraciones Double incorporan diferentes tipos de bonnets. Por ejemplo, el 13-5/8" 5M Cameron Type U Double BOP cuenta con rams de corte ciego de 13-5/8", bonnets de gran diámetro y tandem boosters en la configuración inferior.

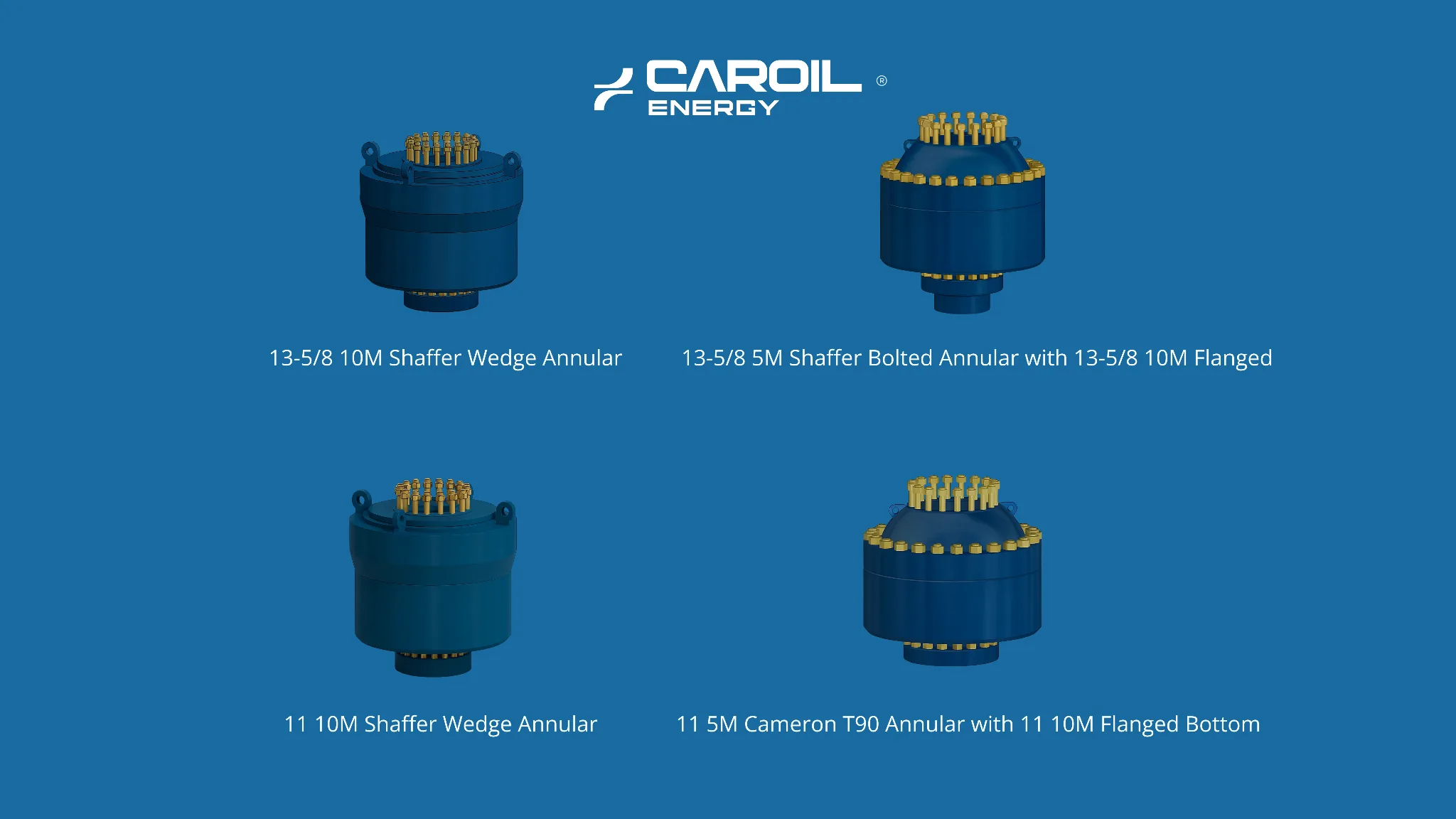

Shaffer Wedge Annular

Los preventores anulares Shaffer Wedge Annular forman parte de los sistemas utilizados para el control de presión y están disponibles en configuraciones de 11" y 13-5/8".

Entre los equipos se encuentran:

11" 10M Shaffer Wedge Annular

13-5/8" 10M Shaffer Wedge Annular

Ambos modelos tienen una presión máxima de operación de 10,000 psi y una presión hidráulica de operación de 1,500 psi.

El modelo de 11" cuenta con cuatro puertos NPT de 2", mientras que el modelo de 13-5/8" también cuenta con cuatro puertos NPT de 2".

Shaffer Bolted Annular

Otra configuración disponible es el:

13-5/8" 5M Shaffer Bolted Annular with 13-5/8" 10M Flanged Bottom.

Este equipo cuenta con:

• Presión máxima de operación de 5,000 psi.

• Diámetro vertical de 13.625".

• Presión hidráulica de operación de 1,500 psi.

• Dos puertos NPT de 1.5".

• Dos puntos de izaje.

Su configuración combina un Bolted Annular de 5M con un fondo bridado de 10M, de acuerdo con sus especificaciones.

Cameron T90 Annular

Dentro de las configuraciones de preventores anulares también se encuentra el:

11" 5M Cameron T90 Annular with 11" 10M Flanged Bottom.

Este equipo tiene:

• Presión máxima de operación de 5,000 psi.

• Diámetro vertical de 11".

• Presión hidráulica de operación de 1,500 psi.

• Dos puertos NPT de 1.25".

• Dos puntos de izaje.

Su configuración incorpora un fondo bridado de 10M.

¿Por qué es importante seleccionar correctamente un equipo de control de presión?

No todos los pozos presentan las mismas condiciones de operación. Por ello, la selección de un PCE debe considerar las características específicas del sistema donde será utilizado.

Entre los aspectos que deben revisarse se encuentran:

• Diámetro

El diámetro vertical del equipo debe corresponder con la configuración del pozo y del sistema de perforación.

• Presión de operación

Otro factor fundamental es la presión máxima de operación del equipo.

La selección debe realizarse de acuerdo con los requerimientos específicos de la operación.

• Configuración

La elección dependerá del diseño del sistema de control de presión y de las condiciones de trabajo previstas.

• Condiciones de operación

Además de diámetro y presión, deben considerarse las características de instalación, operación, mantenimiento y compatibilidad con el resto de los componentes del sistema.

Una correcta selección permite que el equipo corresponda con las condiciones para las cuales será utilizado.

Renta y venta de equipos de control de presión con Caroil Energy

Cuando un proyecto requiere Equipos de Control de Presión, contar con disponibilidad de equipos adecuados es una parte importante de la planeación operativa.

En Caroil Energy contamos con soluciones de renta y venta de equipos de control de presión, incluyendo BOP y preventores anulares en diferentes configuraciones de diámetro y presión.

Nuestra oferta contempla equipos como:

• Cameron Type U Single y Double BOP de 11".

• Cameron Type U Single y Double BOP de 13-5/8".

• Shaffer Wedge Annular de 11" y 13-5/8".

• Shaffer Bolted Annular de 13-5/8".

• Cameron T90 Annular de 11".

Además de la disponibilidad de equipos, Caroil Energy complementa su oferta con servicios de soporte, mantenimiento y logística 24/7, orientados a mantener la disponibilidad de los equipos durante el desarrollo de los proyectos.

¿Necesitas equipos de control de presión para tu próximo proyecto? ¡Contáctenos!
